Модель эсминца "Отличный"

Модель-копия в M1:350. Общая длина модели - 446 мм.
С 2006 по 2014 год точная уменьшенная копия российского эсминца «Отличный» (проект 956) являлась постоянным участником мировых и европейских чемпионатов NAVIGA в классе стендовых моделей С-6. Благодаря конструктивным особенностям и мощному разноплановому вооружению корабля-прототипа, модель имеет значительное количество сложных в изготовлении миниатюрных деталей.

Международные награды

Чемпионаты мира: 5 золотых медалей. Чемпионаты Европы: 2 золотые медали.

Описание модели

Отвечая требованиям спортивного класса С-6, модель "Отличного" строилась с использованием готового пластикового набора китайской фирмы "Trumpeter". Однако практически все имевшиеся в наборе детали подверглись основательной доделке-переделке, что позволило  тщательно проработать узлы и механизмы корабля. Кроме того, был изготовлен большой объем дополнительной деталировки: трапы, леера, поручни, антенны, мостики, кран-балки... (всего - 26 наименований). Только леерных ограждений было спаяно более 2 метров, а трапов – более 0,5 м!  Специально для модели "Отличного" автором разработан и установлен ряд фототравленых деталей – в том числе, название корабля.

Сложность исполнения доработок во многом определялась мелким масштабом модели. Особенно трудоёмким стало изготовление 5 объемных антенн, расположенных между фок и грот-мачтами. Их конструкция в масштабе 1:350 оказалась настолько «воздушной», что легко сминалась от малейшего прикосновения. В итоге пришлось изготовить на специальном кондукторе  16 антенн, из которых лишь 5 пошли в дело и были в конце концов установлены на модели. Но овчинка стоила выделки. Благодаря этим и  многим другим усилиям, модель "Отличного" обрела большую копийность, и теперь её внешний вид не уступает сделанным "до последнего винтика" моделям-миниатюрам из класса С-4. Вместе с тем, занимаясь доработками, автор старался слишком не увлечься и не переступить грань, за которой модель утратила бы признаки своего спортивного класса.

Высокий уровень изготовления модели был по достоинству оценен международным жюри – "Отличный" принял участие в 7 чемпионатах мира и Европы и неизменно получал самые высокие оценки судей и золотые медали. Отметим, что эсминец «Отличный» первым из белорусских моделей удостоен максимальной оценки мирового чемпионата - 100 баллов. К слову, такую оценку на чемпионатах мира и Европы получают всего 1-2 из 200-300 представленных работ.


Конструкция эсминца "Отличный"

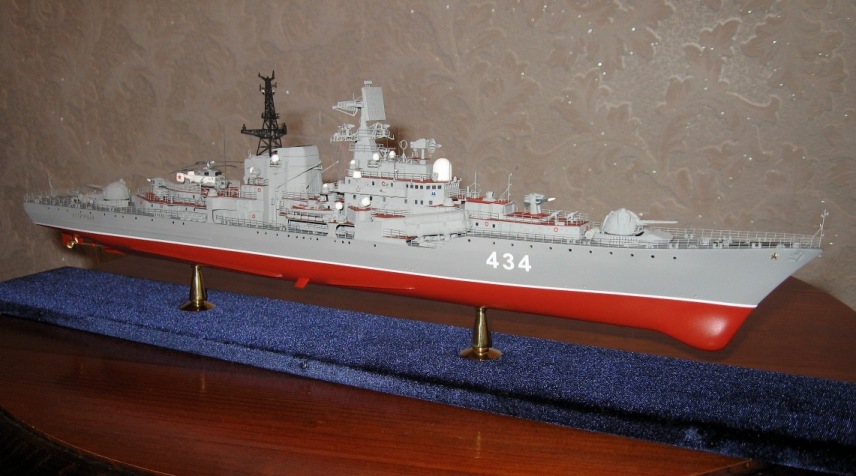

Модель эсминца "Отличный". Общий вид

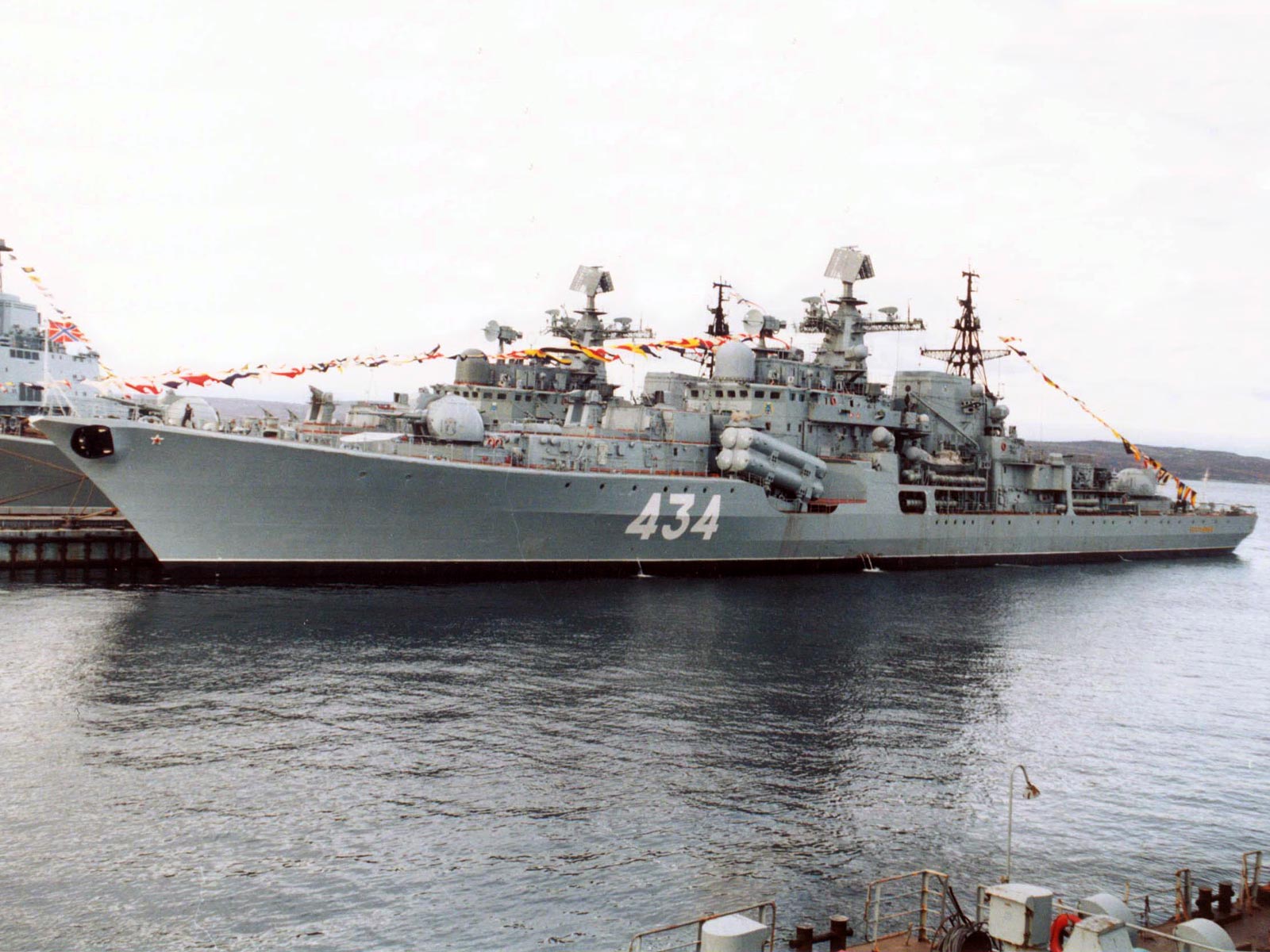

Эсминец «Отличный» — 3-й корпус в серии из 19 кораблей известного советского проекта 956 «Сарыч» (код НАТО — «Sovremenny class destroyer»). Корабль имеет полное водоизмещение 7904 т; максимальную дину 156,5 м; длину по ватерлинии 145 м; максимальную ширину 17,2 м; ширину по ватерлинии 16,8 м; среднюю осадку 5,96 м.

Эсминцы проекта 956, в том числе «Отличный», являются типичными кораблями длиннополубачной конструкции с S-образной седловатостью в носовой части, обеспечивающей незаливаемость палубы и максимальные углы обстрела носовой артиллерийской установки.

Коэффициент удлинения корпуса — 8,7. Меньшее (по сравнению с предыдущими проектами эсминцев и больших противолодочных кораблей) удлинение корпуса было вынужденной мерой, связанной с ограничениями по построечному месту. Благодаря «короткому» корпусу корабли проекта имеют сравнительно хорошую всходимость на волну.

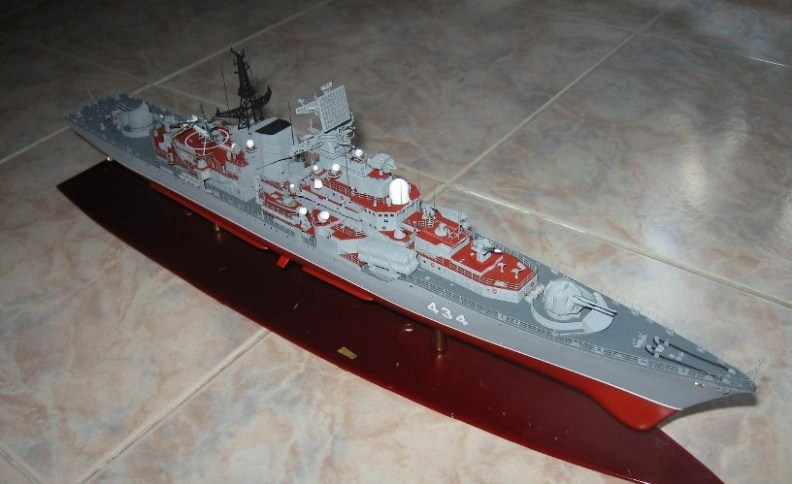

"Отличный". Вид сверху

Все палубы корабля расположены параллельно конструктивной ватерлинии, что существенно облегчило установку оборудования и вооружения, а также сделало корабль более технологичным. По всей длине корпуса шпангоуты имеют сильный развал, в целях улучшения остойчивости. Надводный борт корабля выполнен с двойным сломом, на уровне второй и главной палуб корабля, в целях снижения радиолокационной заметности и увеличения внутреннего объёма корпуса. Обводы корпуса оптимизированы с учётом уменьшения сопротивления воды и обеспечения незаливаемости при волнении до 6-7 баллов. В подкильном бульбе, расположенном в носовой части корпуса, находится антенна гидроакустического комплекса «Платина» МГК-335МС.

При помощи пятнадцати главных непроницаемых переборок корпус разделён на 16 водонепроницаемых отсеков. На корабле имеется шесть палуб: палуба полубака, верхняя, вторая и третья палубы, первая и вторая платформы (последняя переходит в настил второго дна). Основные корпусные конструкции, а также фундаменты и подкрепления изготовлены из низколегированной стали. В надводной части корпуса в районах наибольшей концентрации напряжений применены стальные листы с повышенным пределом текучести. В корму от кормового машинно-котельного отделения размещены две продольные переборки, обеспечивающие повышенную жёсткость кормовой оконечности.

Умеренно развитая надстройка состоит из двух блоков — носового, оканчивающегося башенноподобной фок-мачтой и приземистого кормового блока с дымовой трубой и сдвижным ангаром, на котором установлена грот-мачта. Надстройки изготовлены из алюминиево-магниевых сплавов. С помощью клёпки они соединяются с конструкциями верхней палубы и палубы полубака.

Экипаж корабля в обычных (небоевых) условиях состоит из 296 человек, в том числе 25 офицеров и 48 мичманов. В военное время экипаж увеличивается до 358 человек. На корабле имеются 22 одно- и двухместные каюты для офицеров (на 38 мест), мичманы размещаются в двух- и четырёхместных каютах (всего 48 мест). Команда размещена в 16 кубриках по 10—25 человек (всего 310 мест).


Вооружение эсминца "Отличный"

Зенитно-ракетное вооружение корабля представлено многоканальным зенитным ракетным комплексом М-22 «Ураган». Комплекс включает в себя две однобалочные наводящиеся пусковые установки, одна из которых находится в носу, на надстройке полубака, а вторая — на кормовой надстройке, за взлётно-посадочной площадкой. ЗРК «Ураган» способен вести одновременный обстрел 4—6 воздушных целей на высотах от 10 до 15 000 м и дальности от 3 до 25 км.


Вооружение "Отличного": АК-130, РЛС "Вымпел", АК-630 (слева направо)

Как и все эсминцы проекта 956, «Отличный» оснащен артиллерийским комплексом в составе двух спаренных артиллерийских установок АК-130 калибра 130 мм, многоканальной системы управления МР-184 («Лев-218»), башенного оптического устройства, комплекса механизированной подачи боезапаса и аппаратуры сопряжения. Темп стрельбы одной артустановки — от 20 до 90 выстрелов в минуту, максимальная дальность стрельбы — 24,1 км. Четыре ствола эсминца способны выбрасывать за одну минуту 6 т снарядов. Отметим, что после вывода из состава флота в 1992 г. последнего американского линкора типа «Айова» (масса минутного залпа фугасными снарядами 15,5 т), эсминцы проекта 956 стали самыми мощными артиллерийскими кораблями в мире.

Скорострельная зенитная артиллерия, предназначенная для самообороны корабля от крылатых ракет в ближней зоне ПВО, представлена двумя батареями 30-мм зенитных артиллерийских комплексов АК-630М (по одной батарее с борта). В составе каждой батареи имеется две шестиствольные артиллерийские установки и СУ "Вымпел". Эффективная дальность стрельбы — до 4 км, темп стрельбы — 4000 выстр./мин, общий боезапас — 16 000 выстрелов.

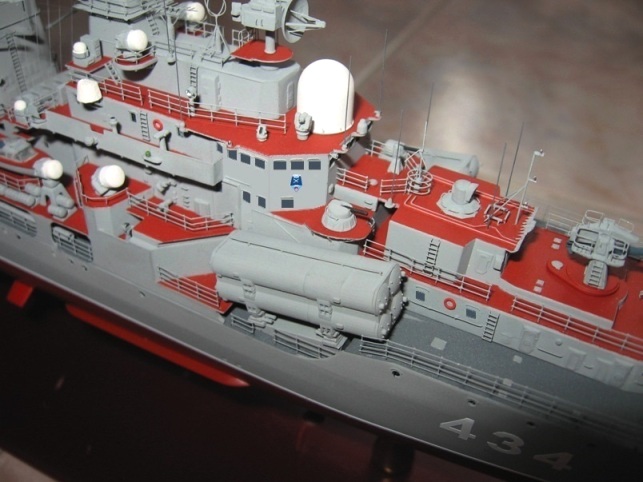

Противокорабельное вооружение эсминца представлено противокорабельным комплексом «Москит» с двумя счетвёренными ненаводящимися пусковыми установками (ПУ). Дальность полёта ракет — 120 км, вероятность попадания даже в условиях активного радиопротиводействия равна 0,94—0,99 коэффициента. Общий боезапас - 8 ракет "Москит" 3М80Е. Корабельная система управления позволяет выполнить восьмиракетный залп всего за 30 секунд. ПУ установлены побортно в передней части корабля под углом 15°.

Для борьбы с подводными лодками на эсминцах проекта 956 в средней части корабля на верхней палубе побортно установлены два двухтрубных 533-мм торпедных аппарата. В состав противолодочного вооружения входят также два реактивных бомбомёта РБУ-1000 с дальностью стрельбы 1000 м и общим боезапасом из 48 реактивных глубинных бомб. Реактивные бомбомёты размещены в корме, на надстройке (в районе взлётно-посадочной площадки). В задачи РБУ-1000 входит уничтожение ПЛ в ближней зоне на малых глубинах, а также поражение идущих на корабль торпед.


Фотографии модели эсминца "Отличный"

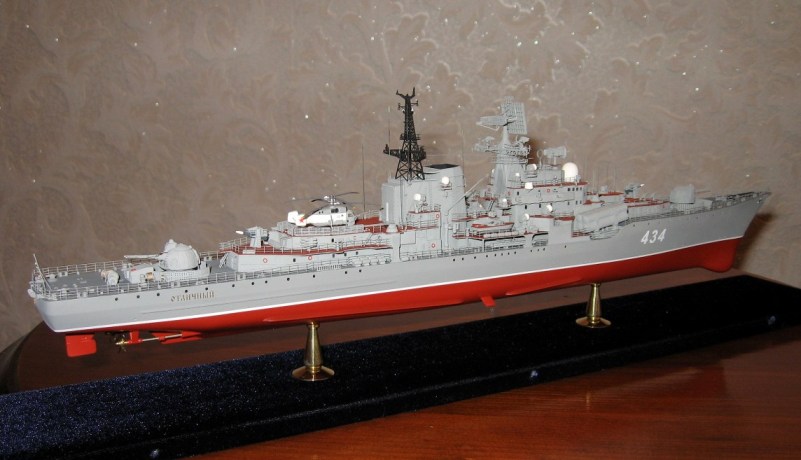

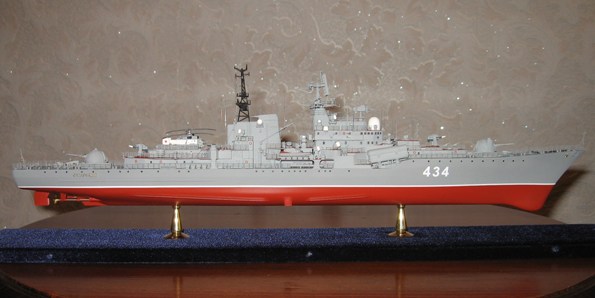

1.Общий вид

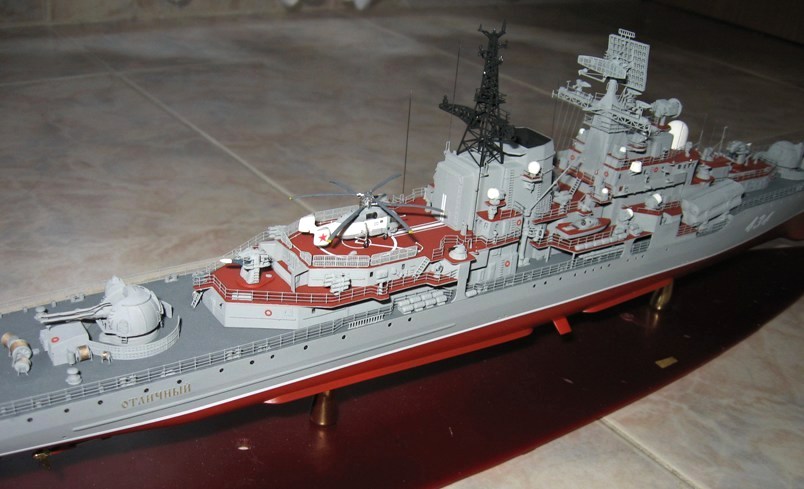

2.Вид с кормы на палубы

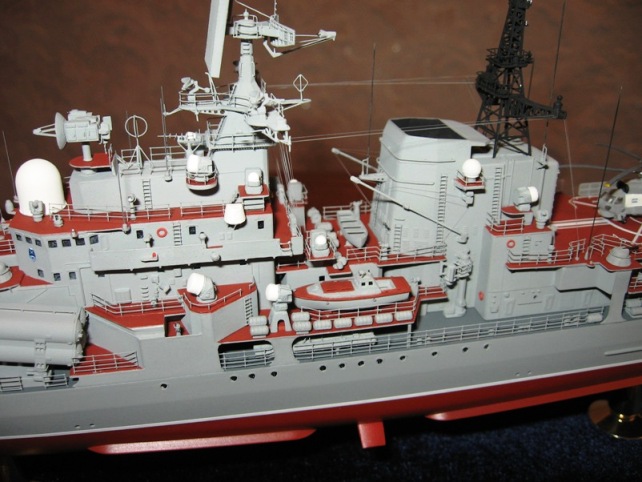

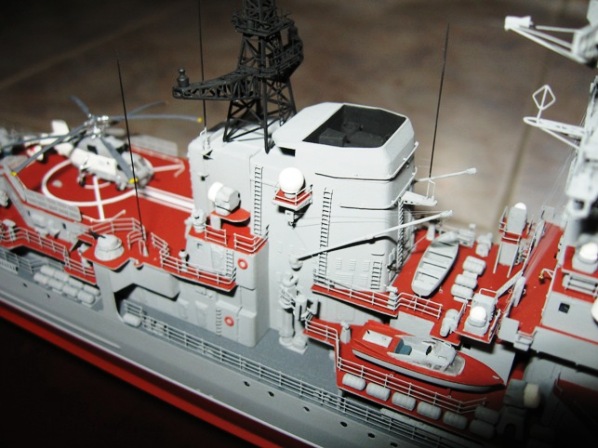

3.Конструкция надстройки

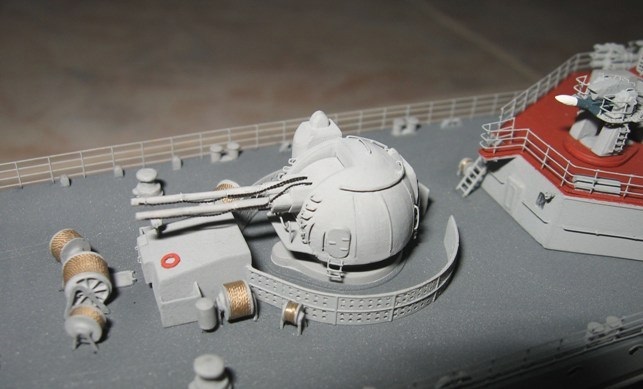

4.Спаренная артиллерийская установка АК-130 (увеличено)

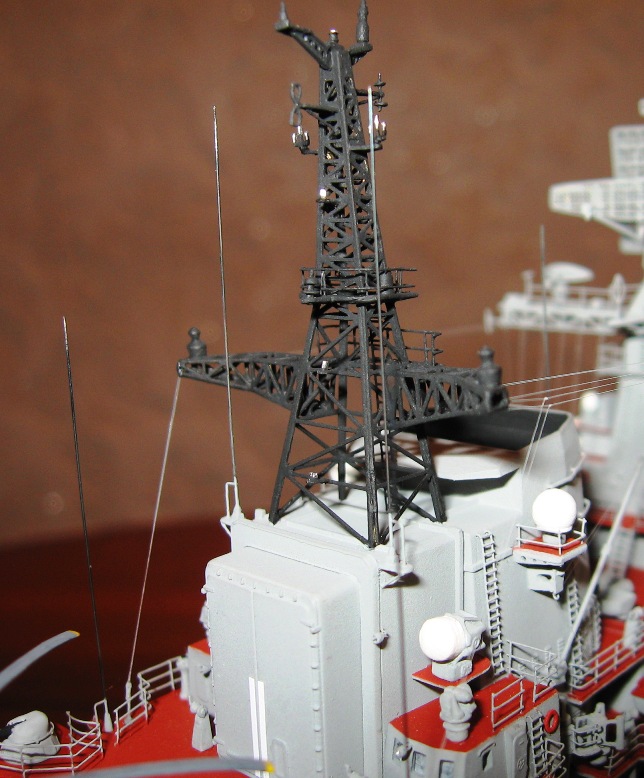

5.Грот-мачта (увеличено)

©Автор модели - Дмитрий Калмыков. При использовании фотографий с сайта ссылка на автора модели обязательна.


История эсминца "Отличный"

"Отличный" заложен на заводе № 190 им. А.А.Жданова 22 апреля 1978 г. (строительный № 863), спущен на воду 21 марта 1981 г. После прохождения швартовных, заводских ходовых, и затем государственных испытаний, 19 ноября 1983 г. на корабле был поднят советский военно-морской флаг, а 15 декабря 1983 г. эсминец вступил в состав Советского Военно-Морского Флота.

На период испытаний «Отличный» был включён в состав 76-й бригады ракетных кораблей 12-й дивизии ракетных кораблей с базированием на военно-морскую базу Лиепая. Однако уже в апреле 1984 г. эсминец переходит с Балтийского флота на Северный (место базирования — Североморск).

С конца 1984 г. «Отличный» несёт боевую службу в Атлантике. В период с 17 по 24 января 1985 г. корабль принял участие в совместных учениях с ВМФ Кубы «Монкада-85». 5 февраля, при заходе «Отличного» в Гавану, корабль посетил Рауль Кастро.

Весной 1985 г. эсминец направляется в Средиземное море. В его боевые задачи входило слежение за авианосцем «Эйзенхауэр», а также вскрытие позиций американских АПЛ в западной части Средиземного моря и Атлантике, но контактов с подлодками не было.

6 октября 1985 г. в составе корабельной ударной группы эсминец участвовал в состязательной артиллерийской стрельбе, по итогам которой был удостоен Приза ГК ВМФ. В январе 1986 г. «Отличный» был привлечён к поисковой противолодочной операции «Молизит» на рубеже мысов Нордкап — Медвежий, а с 9 по 15 февраля принял участие в учениях Балтийского флота «Дозор-86». В марте-апреле 1986 г. корабль выполнял новые задачи - слежение за авианосцами «Саратога», «Америка» и «Энтерпрайз».

21 мая 1986 г. на якорной стоянке у Сицилии шедший на авторулевом панамский сухогруз «Эсмеральда-II» совершил навал на эсминец, повредив правый борт корабля, пусковые установки ракет и РЛС, после чего последнему пришлось стать в Севастополе на продолжительный ремонт.

С 24 по 28 марта 1987 г. «Отличный» участвовал в учениях Северного флота по ПВО. В конце мая 1988 г., в составе отряда кораблей во главе с тяжёлым авианесущим крейсером «Баку», эсминец возвращается для несения службы в Средиземном море. 12 сентября из-за заводского дефекта на «Отличном» произошёл обрыв 265 метров цепи с якорем на глубине 107 метров. С 27 по 31 октября 1988 г. корабль произвёл заход в Латакию и принял участие в совместных учениях с ВМС Сирии. С 1 по 21 ноября он ремонтировался в Тартусе, позднее осуществлял боевое охранение ТАКР «Баку» по пути из Тартуса в Североморск, куда прибыл 18 декабря.

С 7 по 19 апреля 1989 г. «Отличный» находился в море и осуществлял радиационный контроль в районе гибели подводной лодки К-278 «Комсомолец». 30 июня вышел на боевое дежурство в Средиземное море, с 21 по 25 июля совместно с крейсером «Маршал Устинов» под флагом вице-адмирала И.В.Касатонова совершил визит в Норфолк (США). Во время пребывания корабля в Норфолке его посетило 9020 человек.

С 12 по 17 ноября 1989 г. «Отличный» находился в порту Алжир для обеспечения политического визита С.Г.Горшкова. 14 декабря 1989 г. эсминец возвратился на базу в Североморск. С 1 октября 1991 г. он был зачислен в состав 43-й дивизии ракетных кораблей 7-й оперативной эскадры. Корабль готовился для перехода в Севастополь на ремонт, но был переведён в резерв 1 категории, а в августе 1993 г. – в резерв 2 категории.

«Отличный» исключён из списков флота 22 ноября 1998 г., на корабле был спущен флаг. С момента подъёма флага и до завершения службы эсминец прошёл 150535 морских миль. За время службы на корабле правительственными наградами было отмечено 37 человек, 7 из них — орденами.
